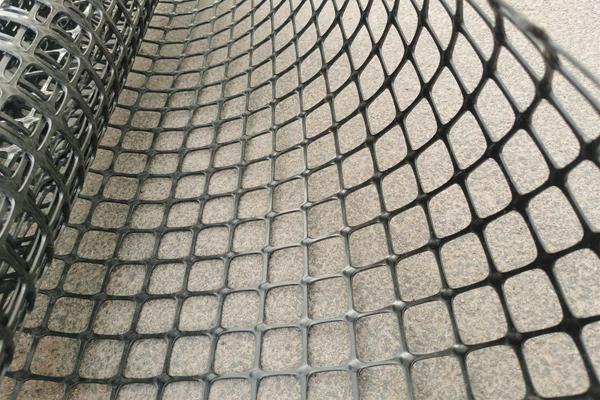

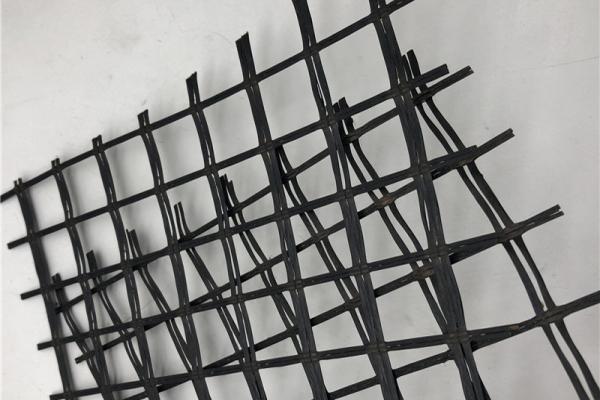

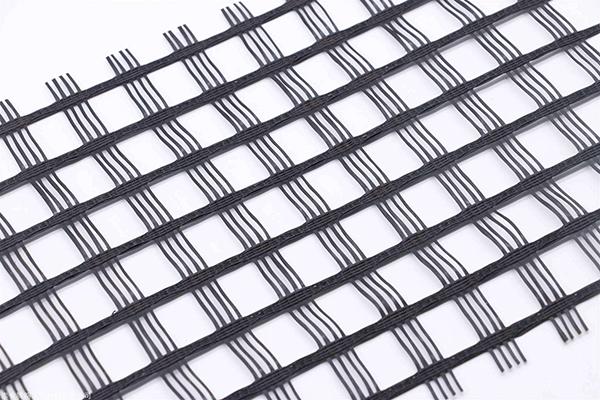

玻纤土工格栅是常用在道路加固、边坡防护等工程中的材料。那么,它在检测时应该怎么取样呢?
一、取样前的准备工作
1、环境条件控制
取样要在工程全貌展现后进行,避免因施工未完成导致检测数据失真。环境温度要控制在5℃-40℃,湿度≤80%,防止材料因温湿度变化影响物理性能。
2、设备与工具要求
(1)使用无污染切割工具(如电热刀),避免纤维散丝;
(2)测量工具要通过校准,精度达到±0.1mm(如游标卡尺)。
二、取样点的选择与分布
1、代表性取样原则
根据《GB/T17689-2008》规定,同一批次产品要满足“三同条件”(同原料、同工艺、同规格),每批≤500卷,7天内产量不足500卷按一批次计。取样点要覆盖以下区域:
(1)中心区域:距离卷材边缘≥1m处;
(2)连接部位:格栅与锚固结构的接缝处;
(3)均匀分布点:沿卷材长度方向每10m取一个断面。
2、特殊部位取样要求
(1)边坡加固区域:要增加取样密度,每5m取一个断面;
(2)穿管或转角部位:要单独取样并标注位置,用于检测接缝强度与变形适应性。
三、取样数量与方法
1、基础取样规则
(1)外观与幅宽检测:随机抽取3卷,每卷截取1m进行目测和尺寸测量;
(2)力学性能检测:从合格样品中再随机抽取1卷,去除外层500mm后,截取全幅宽1m样品。
四、样品处理与标识规范
1、切割与封存要求
(1)切割时要保留边缘完整,避免纤维断裂;
(2)样品立即装入防潮袋密封,标注生产批号、取样位置及日期。
2、运输与储存
(1)卷材堆放高度≤4层,避光储存温度<40℃;
(2)运输中要使用防雨布覆盖,禁止钩叉机械直接穿刺。
五、检测项目与判定标准
1、核心检测指标
(1)物理性能:单位面积质量偏差≤±5%,幅宽偏差≤±2%;
(2)力学性能:经向断裂强度≥50kN/m(以EGA50型为例),接缝强度≥母材强度的80%;
(3)耐久性:耐酸碱腐蚀试验(浸泡72h后强度保留率≥90%)。
2、不合格处理措施
(1)幅宽不足:实测负偏差>2%要整卷退换;
(2)接缝失效:剥离试验强度<设计值80%时,要返工并更换耐腐蚀缝合材料。
六、常见问题与合规管理
1、典型违规案例
(1)取样点单一:仅在卷材中部取样,忽略边缘质量波动;
(2)工具污染:使用生锈刀具切割,导致纤维氧化损伤。
2、全流程追溯机制
建议建立“一物一码”溯源系统,关联生产批号、检测报告及施工影像,确保质量责任可追溯。
从上面可以看出,玻纤土工格栅取样规范是保障工程安全的基础环节。通过严格执行《GB/T17689-2008》标准,结合现场环境动态调整取样方案,可有效控制材料性能波动。
