在路基工程中土工格栅的施工

山东茂隆新材料科技有限公司 2023-02-28 2812


土工格栅是经常应用在路基中的一种材料,它具有非常多的作用,今天小编来聊一聊在路基工程中它的施工,下面一起看一下吧。

施工工艺流程

施工准备(运料、放样)-基底处理(清净)-土工格栅(铺设方法、搭接宽度)-填料(方法、粒径)-翻卷格栅-下层格栅铺筑

施工方法

①地基处理

首先对下层进行整平、碾压,要求平整度不大于15mm,压实度达到设计要求,表面严禁有碎石、块石等坚硬凸出物。

②土工格栅铺设

a.存放和铺设土工格栅时,避免曝晒和长时间暴露,以免性能劣化。

b.垂直于线路方向铺设,搭接符合设计图纸要求,联结牢固,在受力方向联接处的强度不低于材料设计抗拉强度,且其叠合长度不小于20cm。

c.土工格栅质量符合设计图纸的规定

d.施工保持连续性,不出现扭曲、折皱、重叠,注意绷紧格栅使其受力,用人工拉紧,使其均匀、平整、紧贴下承面,采用插钉等措施固定

e.铺设时,长孔方向和线路横断面方向一致,格栅要拉直拉平,格栅端头按设计处理。

f.土工格栅摊铺后及时填筑填料,间隔时间不超过48h,以避免其受到阳光的直接曝晒。


③填料

在铺完格栅后,应及时进行填筑,填筑按“先两边,后中间”的原则对称进行,严禁先填路堤中部,填筑不允许直接卸在格栅上,必须卸在已摊铺完成的土面上,卸料高度不大于1m,一切车辆、施工机械不得直接在铺好的格栅上行走,只容许沿路堤方向行驶。

④翻卷格栅

在第一层填土达到预定厚度并经碾压到设计密实度后,将格栅翻卷回包2m绑扎在上一层格栅上,并人工修整锚固,在翻卷端外侧培土1m,保护格栅,防止人为破坏

⑤按上述方法完成一层土工格栅铺筑,并按同样方法步骤进行其它各层格栅铺筑,所设格栅铺筑完成后,即开始进行上部路堤填筑。

施工注意事项

①应使格栅最大强度方向与受最大应力方向一致

②应尽量避免重车直接在铺好的格栅上行驶

③尽量减少格栅的切割量和缝合量,避免浪费

④寒冷季节施工时,土工格栅变硬,易割手擦漆,要注意安全

详细步骤

(1)首先精确放出路基边坡线,为了保证路基宽度,每侧各加宽0.5m,把晾晒好的基底土进行整平后用25T振动压路机静压两遍,再用50T震压四遍,不平整的地方人工配合整平

(2)铺垫0.3m厚的中(粗)砂,人工配合机械整平后,25T的振动压路机静压两遍

(3)铺设土工格栅,格栅铺设时底面应平整、密实,一般应平铺,拉直、不得重叠,不得卷曲、扭结,相邻的两幅格栅需要搭接0.2m,并沿路基横向对格栅搭接部分每隔1米用8号铁丝进行穿插连接,并在铺设的格栅上,每隔1.5-2m用U型钉固定于地面

(4)第一层格栅铺好后,开始填设第二层0.2m厚的中(粗)砂,其方法:汽车运砂到工地卸于路基一侧,而后用推土机向前赶推,先把路基两侧2米范围内填筑0.1m后,把第一层格栅折翻上来再填上0.1米的中(粗)砂,禁止两侧向中间填筑和推进,禁止各种机械在没有填筑中(粗)砂的格栅上通行作业,这样能保证格栅平整,不起鼓,不起皱,待第二层中(粗)砂平整后,要进行水平测量,防止填筑厚度不均匀,待抄平无误后用25T振动压路机静压两遍

(5)第二层土工格栅施工方法同第一层方法一样,最后再填筑0.3m的中(粗)砂,填筑方法同第一层一样,用25T压路机静压两遍后,这样路基基底加固就处理完毕

(6)在第三层中(粗)砂碾压好后,沿线路纵向在边坡两侧各铺设土工格栅两幅,搭接0.16m,并用同样方法连接好,然后开始土方施工作业,铺设格栅进行边坡防护,必须每层测量出铺设的边线,每侧要保证边坡整修后格栅埋于边坡内0.10m

(7)边坡土工格栅每填筑两层土,即厚度0.8m时就需要两侧同时铺设一层格栅,然后以此类推,直至铺到路肩表面土下

(8)路基填筑好后,及时进行边坡整修,并进行坡脚的干砌片石防护,对该段路基除每侧加宽0.3m外,并预留1.5%的沉落量

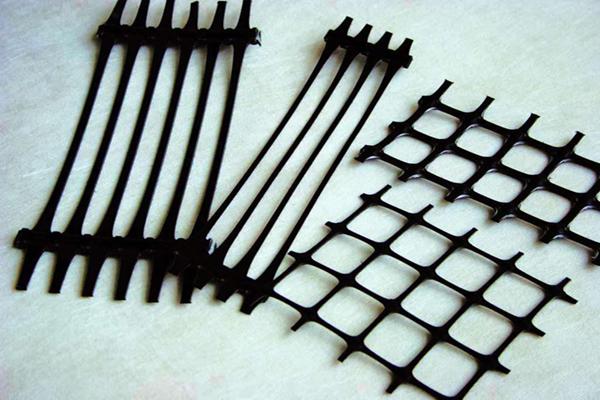

单向土工格栅 (1).11.jpg

以上就是今天的内容,感谢大家的阅读和观看,希望对大家有帮助,如果您有什么不懂的,欢迎联系我们的工作人员,我们将竭诚为您服务,期待我们以后的合作。
