土工格栅的作用介绍

山东茂隆新材料科技有限公司 2022-11-04 2888


土工格栅经常应用在路基中,它的作用有哪些呢?今天小编来聊一聊,下面一起看一下吧。

1、减缓反射裂缝

反射裂缝是由于旧混凝土面层在接缝或裂缝附近的较大位移引起其上方沥青加铺层内出现应力集中所造成的,它包括因温度和湿度变化而产生的水平位移,以及因交通荷载作用而产生的竖向剪切位移。前者导致接缝或裂缝上方的沥青加铺层内出现较集中的拉应力:后者则使接缝上方的沥青加铺层经受较大的弯拉应力和剪切应力。

由于土工格栅的模量很大,达到67Gpa,作为刚度大的硬夹层应用在沥青罩面层中,其作用是抑制应力,释放应变,同时作为沥青混凝土加筋材料,提高加铺层结构的抗拉和抗剪能力,从而达到减少裂缝的目的。实践表明,一条改变了方向的水平裂缝的对应裂缝能量可从其起点移动0.6米,1.5米以上宽度的加筋材料有助于确保能量在裂缝两侧完全消散。

2、抗疲劳开裂

在旧水泥混凝土路面上的沥青加铺层,其主要作用是提高路面的使用功能,对承载作用则贡献不大,加铺层下的刚性混凝土路面仍起关键的承载作用。而在旧沥青混凝土路面上进行沥青罩面则不同,沥青加铺层将与旧沥青混凝土路面一起承载。因此,在沥青混凝土路面上进行沥青罩面,除了会出现反射裂缝,同时还会因为荷载的长期作用而出现疲劳开裂。我们对旧沥青混凝土路面上的沥青加铺层受荷情况做受力分析:由于沥青罩面层下为与沥青罩面层同一性质的柔性面层,当受到荷载作用时,路表将发生弯沉。在直接与车轮接触的沥青罩面层受到压力,在轮载边缘以外的区域,面层受到拉力作用,由于两处受力区域所受力性质不同,而又彼此紧靠,因此在两块受力区域的交界处即力的突变处容易发生破坏。在长期荷载的作用下,发生疲劳开裂。

玻纤土工格栅在沥青罩面层中,能够将上述的压应力与拉应力分散,在两块受力区域之间形成缓冲带,在这里应力逐步变化而不是突变,减少了应力突变对沥青罩面层的破坏。同时玻纤土工格栅的低延伸率减小了路面的弯沉量,保证了路面不会发生过渡变形。

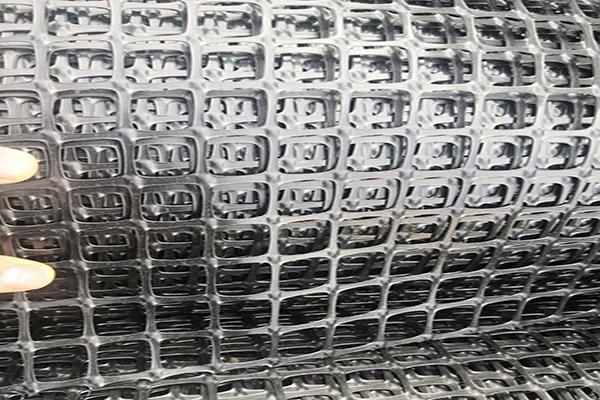

土工格栅的作用介绍  第1张

3、耐高温车辙

沥青混凝土在高温时具有流变性,具体表现在:夏季沥青道路面层发软、发粘;在车辆荷载作用下,受力区域产生凹陷,车辆荷载撤除后沥青面层无法完全恢复至受荷前的状况,即产生了塑性变形;在车辆的反复碾压的作用下塑性变形不断积累,形成车辙。我们对沥青

面层结构进行分析后,可以知道由于髙温下沥青混凝土具有流变性,而在受到荷载时,面层中没有任何可以约束沥青混凝土中集料运动的机制,造成沥青面层的推移,这就是形成车辙的主要原因。

在沥青罩面层中使用玻纤土工格栅,其在沥青面层中起到骨架作用。沥青混凝土中集料贯穿于格栅间,形成复合力学嵌锁体系,限制集料运动,增加了沥青罩面层中的横向约束力,沥青面层中各部分彼此牵制,防止了沥青面层的推移,从而起到抵抗车辙的作用。

4、抗低温收缩开裂

严寒地区的沥青道路,冬季面层温度接近于气温,在这样的温度条件下,沥青混凝土遇冷收缩,产生拉应力。当拉应力超过沥青混凝土拉伸强度时,产生裂纹,在裂纹集中的地方产生裂缝,形成病害。从裂纹的成因看,如何使沥青混凝土强度抵抗住拉应力是解决问题的关键。

玻纤土工格栅在沥青罩面层中的应用,使得沥青混凝土的拉伸强度大大提髙,可以抵抗住较大的拉应力而不致发生破坏。另外,即使因为局部区域产生裂纹,使裂纹发生处的应力过于集中,但经玻纤土工格栅的传递而逐渐消失,裂纹不再会发展成裂缝。在选用玻纤土

工格栅时,除其性能指标应符合上表规定之外,还应特别注意保证其幅宽不小于1.5m,以满足其作为控制反射裂缝夹层时有足够的横截面积来充分消散裂缝能量;同时,其网眼尺寸宜为其上沥青面层材料最大粒径的0.5~1.0倍,这样有助于达到最佳剪切胶粘性,促进集料嵌锁与限制。

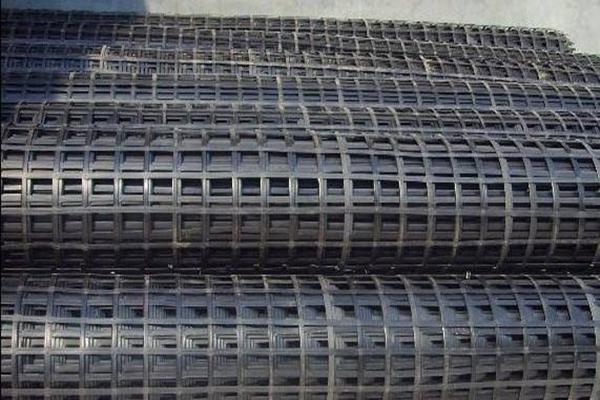

土工格栅的作用介绍  第2张

以上就是今天的内容,感谢大家的阅读和观看,希望对大家有帮助,如果您有什么不懂的,欢迎联系我们的工作人员,期待我们以后的合作。
