钢塑土工格栅和玻璃纤维格栅可以混用吗?

钢塑土工格栅与玻璃纤维格栅都是工程中常用的材料，那么，两者可以混用吗？

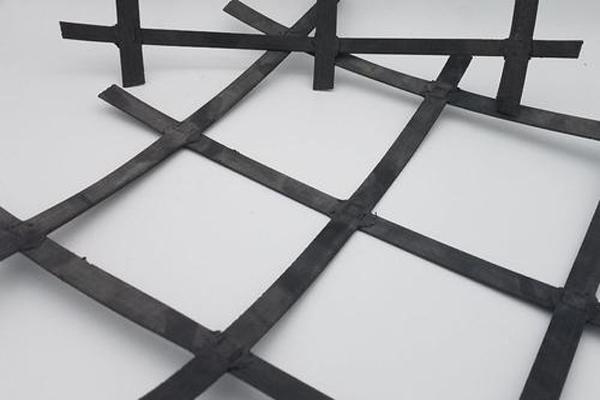

钢塑土工格栅

一、材料特性对比与功能差异

1、材质构成差异

钢塑土工格栅以高强度钢丝为骨架，表面复合聚乙烯（PE）或聚丙烯（PP）涂层，形成“刚柔结合”的复合结构。玻璃纤维格栅则以玻璃纤维为增强基材，经经编工艺与树脂涂层复合而成，属于全无机-有机复合体系。

2、力学性能对比

（1）抗拉强度：钢塑格栅双向抗拉强度可达30-100kN/m，玻璃纤维格栅一般为50-200kN/m（经向）。

（2）延伸率：钢塑格栅断裂延伸率≤3%，玻璃纤维格栅为3-5%，二者都属于低延伸材料。

（3）耐候性：钢塑格栅耐酸碱范围pH 2-12，玻璃纤维格栅耐温性更优（-70℃~280℃）。

3、功能定位区分

钢塑格栅侧重软基加固与高填方边坡稳定，玻璃纤维格栅可以用在沥青路面防裂及反射裂缝抑制中。

二、混用潜在风险分析

1、界面结合失效

两类材料模量差异显著（钢塑格栅弹性模量≥1.5GPa，玻璃纤维格栅≥67GPa），混用时易因变形不协调导致层间剪切破坏。

2、施工工艺冲突

（1）钢塑格栅要采用U型钉固定，搭接宽度100-150mm；玻璃纤维格栅要求热沥青粘结，搭接宽度50-100mm。

（2）混合施工易造成固定点应力集中。

3、长期性能衰减

钢塑格栅聚乙烯层与玻璃纤维树脂涂层的热膨胀系数差异（分别为12×10⁻⁵/℃、5×10⁻⁶/℃），在温度交变环境下可能引发结构脱粘。

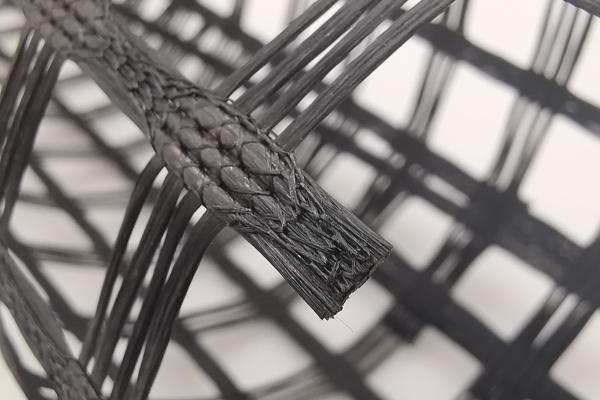

玻纤土工格栅

三、工程替代方案建议

1、分层应用策略

在复合地基处理中，可分层铺设钢塑格栅（底层）与玻璃纤维格栅（面层），通过级配碎石过渡层实现应力传递。

2、功能互补设计

针对特殊路段（如冻土区），可采用钢塑格栅加强基础承载力，玻璃纤维格栅作为路面防裂层，两者间隔≥200mm填筑层。

3、新型复合产品

选用玻纤-钢塑复合格栅（抗拉强度≥80kN/m，延伸率≤4%），通过工厂预制实现性能协同。

四、规范遵循与检测要求

1、选型依据

（1）参照JT/T 514-2019《公路工程土工合成材料》分类选型

（2）混用方案要通过CBR顶破试验（≥3kN）及宽条拉伸试验验证

2、现场检测指标

（1）界面剪切强度≥15kPa（ASTM D5321）

（2）搭接部位渗透系数≤1×10⁻⁴cm/s

从上面可以看出，钢塑土工格栅与玻璃纤维格栅在材料性能、施工工艺及功能定位上存在本质区别，常规工程中不建议直接混用。特殊工况下要通过分层设计、过渡结构或新型复合材料实现功能互补，并严格执行现场检测程序。

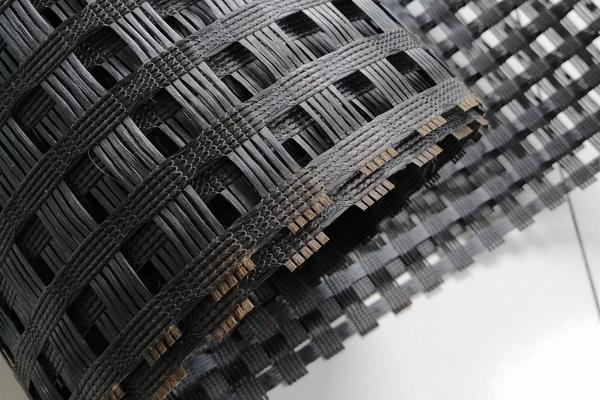

钢塑土工格栅
