一文看懂土工格栅在加筋挡土墙中的应用

山东茂隆新材料科技有限公司 2023-05-12 1150


小编今天想和大家聊一下在加筋挡土墙中常用的土工格栅是如何运用的,让我们一起来看看吧。

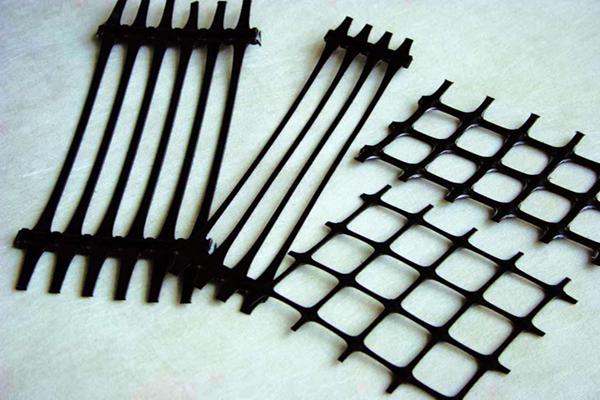

一文看懂土工格栅在加筋挡土墙中的应用  第1张

挡墙采用无面板加筋土挡墙结构。沿墙高每0.5m铺设一层土工格栅加筋。坡面由格栅反包无网土袋形成,用连接棒将反包格栅与上层主格栅足强度连接,坡度为1:0.25;格栅采用高密度钢塑土工格栅;填料采用碎石土,综合内摩擦角不小于32度,粒径不大于15cm。

在无面板加筋挡土墙的施工中,必须遵守《公路加筋土工程施工技术规范》、《公路路基施工技术规范》以及设计要求。在施工前,技术人员应该充分理解设计意图和熟悉设计图纸,进行精确的图纸施工。

1、处理底层。

墙底范围内的地面应按设计要求开挖整平,开挖宽度一般以0.7倍的边坡高度控制,开挖范围宜超出墙底范围0.3~0.5m。开挖后应全面检查基底压实度、高程、宽度、平整度及地基承载力。

2、安装临时支架。

钢模板或木模板可用作临时模架面板,钢钎或U型钉应用于墙角处模架以保固定稳固,钢管或木方可用于填筑面的临时支撑,且不会影响碾压。安装模架后,必须使用全站仪检查模架的横向坐标和坡度以满足设计要求。

在地面上摆放第一层栅格。

3、根据第一层(即贴近墙底的层)格栅的长度设计,将其切断成适当长度用于墙面部分,以及水平段长度,以便连接至上层。每隔0.5米沿墙高方向铺设一道土工格栅进行加固,土工格栅应该铺设在1%~3%的横坡平整压实的填土上,并且强度方向应该垂直于墙面铺设在密实的填土上,尾部通过U型钉或竹钉固定在墙底上,反向包段则暂时放置在墙面外。相邻格栅的搭接宽度为10毫米。

4、将土工网放入袋中。

使用打包机封口装有壤土和草种(或草皮)的网眼袋。通过模架和拉线控制网眼袋的位置,并整齐地堆放。草种(或草皮)应该面向挡墙外侧,按高度每6个/m、纵向每2个/m控制土袋的数量。

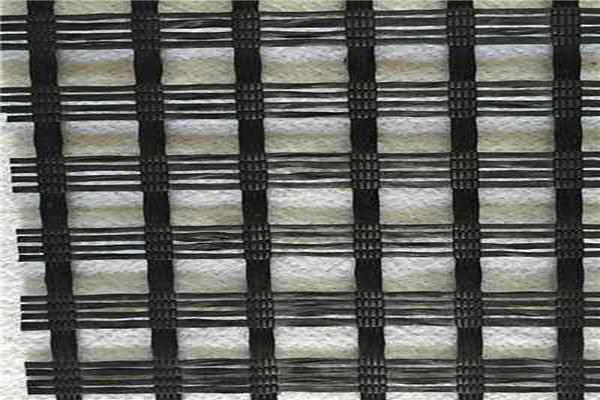

一文看懂土工格栅在加筋挡土墙中的应用  第2张

5、加强土材料填充。

施工时应按照最佳含水量回填土。采用挖掘机等机械设备,将土料瀑布式卸到格栅上,始终保持机械设备停止行进,直至开始卸下的土料已压在格栅上后,再缓慢行进卸土。摊铺可采用人工或机械,经现场试验确定摊铺厚度(一般控制在150~300mm),分层压实至第一层顶面高程。在施工过程中,务必保证碾压等施工设备的轮子或履带与格栅之间至少隔有150mm的土料,以避免格栅受到机械损坏。

6、将加筋土料压实。

压路机运行方向应平行于挡墙的水平走向。碾压遍数应结合具体碾压机械及填料性质经试验确定。下一遍碾压的轮迹应与上一遍碾压轮迹重叠轮迹宽度的1/3。第一遍轻压不带振。碾压时从格栅中部向尾部逐步进行,然后逐步转向挡墙墙面。对网眼袋及靠近墙面1m左右处,应采用轻型设备碾压(如平板夯)。任何部位都不得采用羊足碾。压实度达到95%,按验收标准确定压实度检测点数目。

7、放置第二层格栅。

把第一层反包段格栅从墙面外反包到已经铺筑好的网眼袋和压实的填料上。利用连接棒将第二层格栅与第一层格栅的反包段连接起来,并用张拉钩施加拉力在第二层格栅的自由端,直到连接棒处受力紧绷,并且墙面的反包段格栅也受力绷紧为止。张拉钩的长度约为1米,用φ6钢筋制作。至少需要两个人同时进行格栅的张拉,并且每个人需要用左右手各拉一根张拉钩。固定第二层格栅的自由端可以使用U型钉或竹钉,然后松开张拉钩。

8、重复上述步骤。

重复上述步骤,直至设计高度完成。为了固定顶部格栅层的反向覆盖段,采用将其埋入顶层填料中的方法,并使其长度较其下各层的反向覆盖段长一些。根据要求,压实最上层的填土。

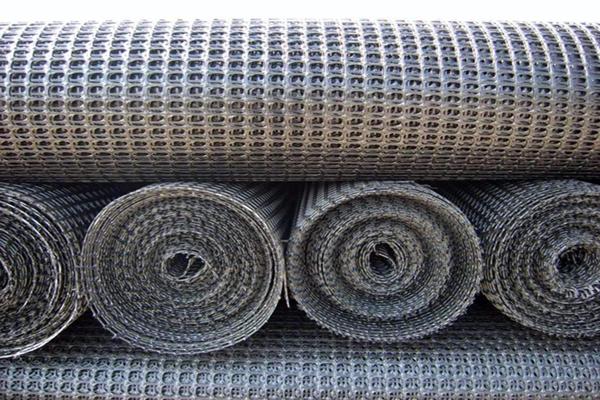

一文看懂土工格栅在加筋挡土墙中的应用  第3张
