土工格栅施工作业指导书

山东茂隆新材料科技有限公司 2022-09-05 1241


在路基上常用的材料是土工格栅,它不仅可以用在路基上,在其它的地方应用范围也是非常广的,不知道大家对它的施工了不了解呢?今天小编来聊一聊它的施工作业指导书。下面一起看一下吧。

1、适用范围

适用于路基加固土工格栅施工。

2、作业准备

①路堤分层碾压完好,平整度符合规范要求。

②组织技术及有关人员学习设计文件及相关的施工技术规范,技术人员进行技术交底和现场划格放样。

3、技术要求

① 当填筑高度达到设计铺设土工格栅的高程时,在检验合格的填层面上进行测量放线,按设计要求定出铺设土工格栅的位置。

② 土工格栅的搭接要符合技术规范要求。

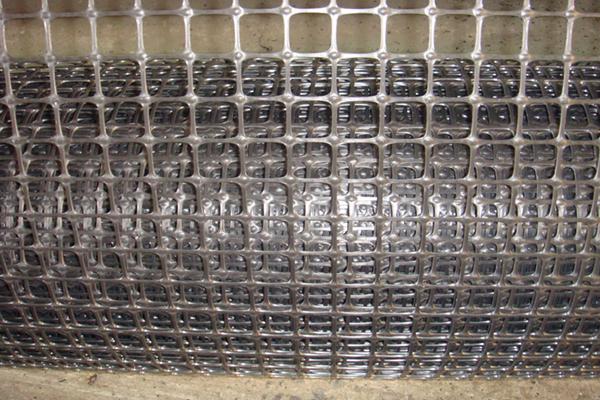

土工格栅施工作业指导书  第1张

4、施工程序与工艺流程

(1)施工准备

①测量放样及场地清理

按施工规范和设计要求施工场地进行测量和放样。

②材料准备

用于路堤边坡加筋补强的土工格栅采用双向土工格栅,土工格栅的幅宽不应小于2.5m,抗拉强度不小于25KN/m,延伸率≤10%。

用于软基加固采用桩网复合地基的土工格栅采用双向土工格栅,选用高强聚丙烯材料用于软基加固,抗拉强度根据计算确定,但一般不小于80KN/m,土工格栅的幅宽≥5.0m,延伸率≤8%。

土工格栅铺设前对每批产品的性能经国家授权的由资质的产品质量监督检验中心进行检测,检测频率不少于3 组,合格后方可铺设。质量应符合种国家行业标准要求。

(2)施工方法

①在测定的范围内进行铺设。土工格栅平铺于路基上,外缘距边坡一般为0.6m,铺设宽度按设计要求设置。

②铺设时不容许有褶皱,要拉紧,并与路基面密贴。铺实后用U型铁钉或竹钉加以固定。

③铺设土工格栅时,土层表面应平整,不得有坚硬凸出物,铺好后及时填砂覆盖,避免受阳光长时间的直接暴晒。

④斜坡地面须在边坡坡脚处地面挖设2.5-4.5m 宽平台。

⑤铺设多层土工格栅时,其上下层接缝应交替错开,错开距离不得少于0.5m。

⑥土工格栅不得直接铺设在碎石等坚硬的下承层上,应在土工格栅和碎石之间铺设5cm 厚的中、粗砂保护层。

5、施工要求

①对原地面进行清理碾压,基底处理同一般路基填筑施工处理,处理完毕检验合格后再进行路基的分层填筑。

②土工格栅铺开后,应及时填筑填料,未铺填料时,机械车辆不得在上面行走。

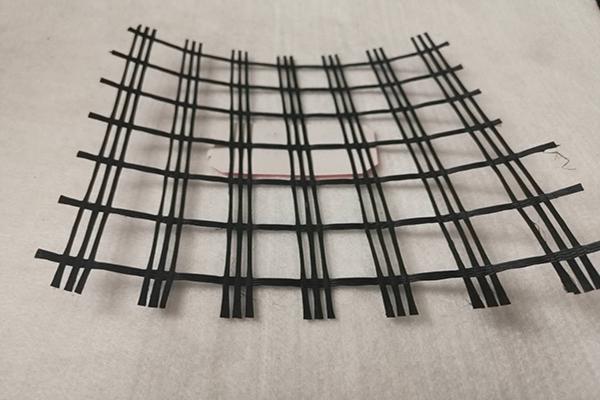

土工格栅施工作业指导书  第2张

6、劳动组织

每个作业工地人员配备表

①负责人:1 人

②技术主管:1 人

③技术、安全、质检、测量人员:5-6 人

④机械工、普工:5-15 人

7、材料要求

土工合成材料规格及性能、纵向抗拉强度、伸长率等符合设计及规范要求。

8、设备机具配置

主要机具设备配置有运输汽车。

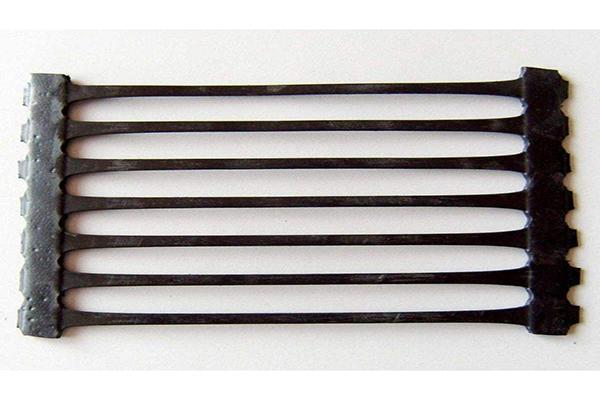

土工格栅施工作业指导书  第3张

9、质量控制及检验

(1)质量控制

①原材料质量按规定频率和标准抽检,施工中加强防护,防治污染和破坏。

②土工合成材料的下承层表面应整平、压实,并清除表面坚硬突出物。

③铺设土工合成材料时,应将强度高的方向置于路堤主要受力方向, 当设计有特殊要求时按设计铺设。

④土工合成材料铺好后应按设计要求铺回折段,并及时用砂覆盖。

⑤严禁碾压及运输设备等直接在土工合成材料上碾压或行走作业。

⑥搭接和锚固宽度符合要求。

⑦原地面排水应形成4%的路拱。

⑧铺土工合成材料属于隐蔽工程,施工过程中应有质检人员现场监控并做好隐蔽工程检查记录,报监理签认后方可进行下一道工序施工。

(2)质量检验方法和频率

   检验项目                允许偏差               施工单位检验数量                            检验方法

①铺设范围            不小于设计值           线路纵向每100m抽样检验3处          尺量,查施工记录

②搭接宽度            +50mm                  且每检验批不少于3处

③竖向间距           ±30mm

④上下层接缝错开

   距离                ±50mm

⑤回折长度

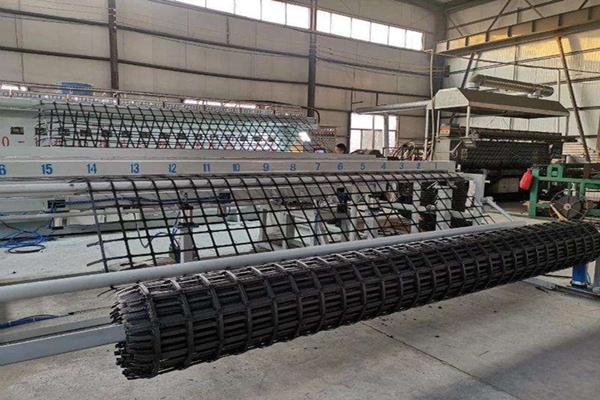

土工格栅施工作业指导书  第4张

10、安全及环保要求

(1) 安全要求

①在施工作业场地设置明显标志,施工重地,闲人免进,进入施工现场,必须戴安全帽,防高空坠物。

②安全用电,配电盘应严加保护,设置漏电保护装置,防止漏电。所用电线不得私自乱拉乱扯,经常检查电路系统是否有破皮、漏电、短路等潜在问题。

③非机械操作人员,不得操作机械施工,作到持证上岗。在夜间施工时,应有足够的照明,加强安全管理。施工期间,做好防火、防盗安全保卫工作,严禁酒后作业。

(2)环保要求

①进入施工现场的施工人员要穿戴整齐;施工人员须佩带上岗证上岗操作。

②施工场地内的临时排水、废弃杂物及时清除出场,不准乱丢乱放,注意施工场地的整洁。

③施工时加强对环境的保护,避免裁剪的土工格栅到处撒落,防止下雨流入农田及河流。

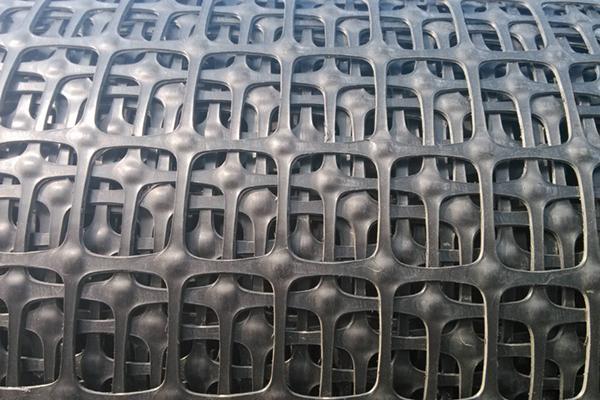

土工格栅施工作业指导书  第5张

以上就是今天的内容,感谢大家的阅读和观看,希望对大家有帮助,期待我们以后的合作。
