土工格栅施工案例——挡土墙的极限强度测试

山东茂隆新材料科技有限公司 2020-10-14 1145 0


土工格栅节段挡土墙用于需要高墙的地方。由于稳定性问题,节段挡墙高度受到限制,但是借助于使用土工格栅的帮助下,可以增加高度。

  如图1所示,层被定位并锚定在饰面块中,从而产生加强的土体单元质量,以抵抗倾覆和滑动动作。

  土工格栅节段挡土墙的高度可超过12米。 墙上施加的不同载荷和反应如图2所示。

土工格栅施工案例——挡土墙的极限强度测试  第1张

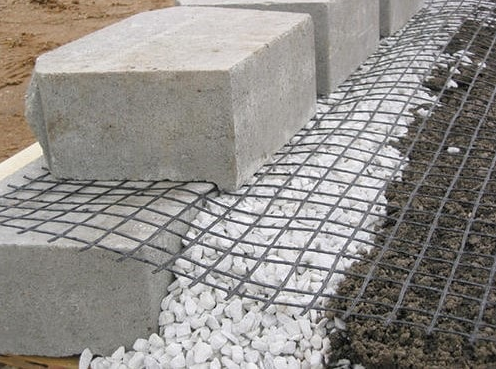

  图-1:土工格栅锚定在饰面块中土工格栅施工案例——挡土墙的极限强度测试  第2张

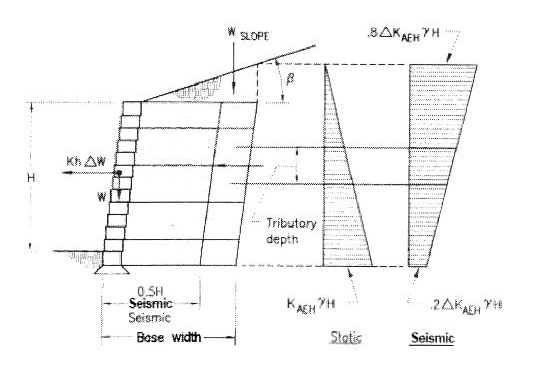

  图-2:作用于土工格栅分段挡土墙的荷载和力

  不同类型的土工格栅的拉伸强度也是不一样的。通常土工格栅宽3.65米,长度取决于工程师的设计要求,厂家在生产土工格栅的时候,都是非常长的,工程师设计好需要的长度之和,可以自行截取。

  土工格栅的极限强度是要通过测试来确定。而长期设计使用时间是根据极限强度计算的,通过使用安全系数来考虑,例如长期使用造成老化,施工期间的损坏等。

  土工格栅通常锚固在一端的墙面接缝和回填土以外的原位土壤中,以实现土工格栅的有效利用。

  拉拔阻力由块接头处的摩擦系数和任何接合技术组成,例如穿过土工格栅间隙的销,在块中的唇缘上折叠土工格栅,分别如图3和图4所示。

土工格栅施工案例——挡土墙的极限强度测试  第3张

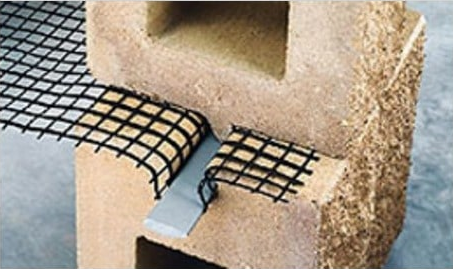

  图-3:穿过土工格栅空隙土工格栅施工案例——挡土墙的极限强度测试  第4张

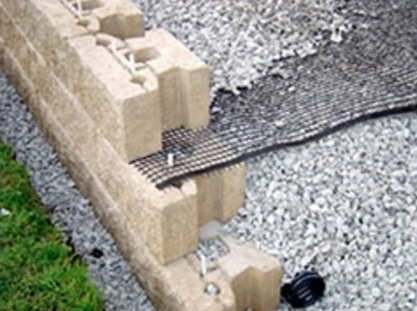

  图-4:土工格栅与块状边缘的接合
