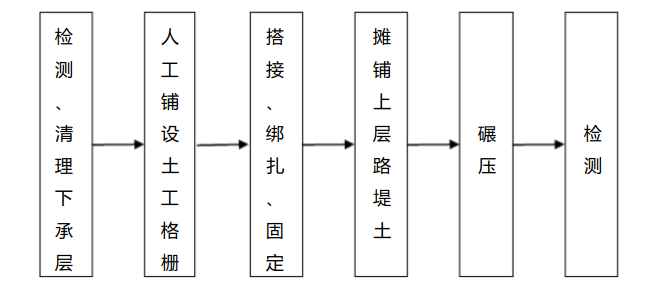

土工格栅施工工艺流程框图

土工格栅施工前， 先对所选用的材料规格及性能进行检验， 检验合格后铺设。铺设前整平下承层，使其平整度、横坡及压实质量符合设计及规范要求。 铺设土工格栅时，长孔方向与路基横断面方向一致，铺设符合设计及规范要求后，再铺上垫层。其搭接宽度、竖向间距、上下层接缝错开距离、 回折长度等均符合设计及规范要求后及时填筑覆盖。

按图纸及规范要求选择合格的土工格栅， 并进行试验段施工， 用以指导施工； 土工格栅在平整的下承层上按设计要求的宽度铺设， 其上下填料无刺破土工格栅的尖锐物等， 铺设土工格栅时， 将强度高的方向垂直于路堤轴线方向布置；土工格栅横向铺设。铺设时绷紧，拉挺，避免折皱、扭曲或坑洼。土工格栅沿纵向拼接采用搭接法，搭接宽度不小于 30cm。横向两端的锚固长度不小于 1.5m；铺好土工格栅后，及时摊铺上层填料，避免长期暴晒。一般情况下，间隔不超过检测、清理下承层人工铺设土工格栅搭接、绑扎、固定摊铺上层路堤土碾压检测48 小时；采用自卸汽车沿铺设的土工格栅两侧边缘倾卸填料，形成运料的交通便道， 并将土工格栅张紧。 填料不直接卸在土工合成材料上，卸在已铺好的填料上；卸料高度不超过 1m，以免造成局部承载能力不足。卸料后立即摊铺，以免出现局部下陷；施工便道填成后，再由两侧向中心平行于路堤中线对称填筑， 保持填筑施工面呈“ U” 型；

土工格栅的第一层上填料采用轻型摊铺和碾压机械摊铺、 碾压，摊铺从两边向中间推进， 碾压自两边向中间进行， 其压实度保持达到规范要求。
